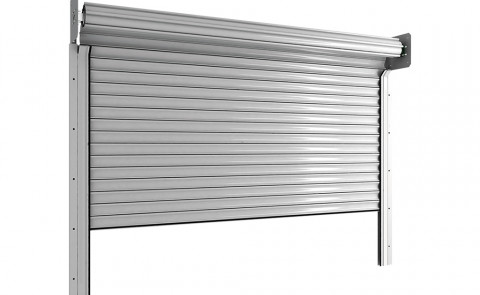

Рулонные ворота 3000x2100 из стального профиля RHS117/08 с электроприводом

1. Кронштейн консольный SR351
2. Суппорт с подшипником BSR30
3. Капсула регулируемая KPU10230
4. Вал октагональный RV102
5. Электропривод RS230, RS300
6. Направляющий профиль RG95S
7. Концевой профиль RA120E
8. Уплотнитель нижний UP4
9. Профиль полотна RHS117/08, RHS117P/08
10. Уплотнитель боковой UP5

1. Параметры замера для накладного монтажа:

H — высота проема (max), мм;

B — ширина проема (max), мм;

h — высота притолоки (min), мм;

b1 и b2 — правое и левое боковые расстояния (min), мм.

2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Инструкция по монтажу стальных рулонных ворот с внутривальным приводом
