| Наименование | Значение |
|---|---|
| Высота проема, мм | от 4 000 до 20 000 |
| Ширина проема, мм | от 8 000 и более |
Стандартный дизайн полотна подъемных ПВХ-ворот
|
RAL 9003 белый |
RAL 7004 серый |
RAL 9006 серебристый |
RAL 8014 коричневый |
|
RAL 6005 зеленый |
RAL 3000 красный |
RAL 3005 бордовый |
RAL 5005 синий |
|
Нестандартный цвет по карте RAL. |
 |

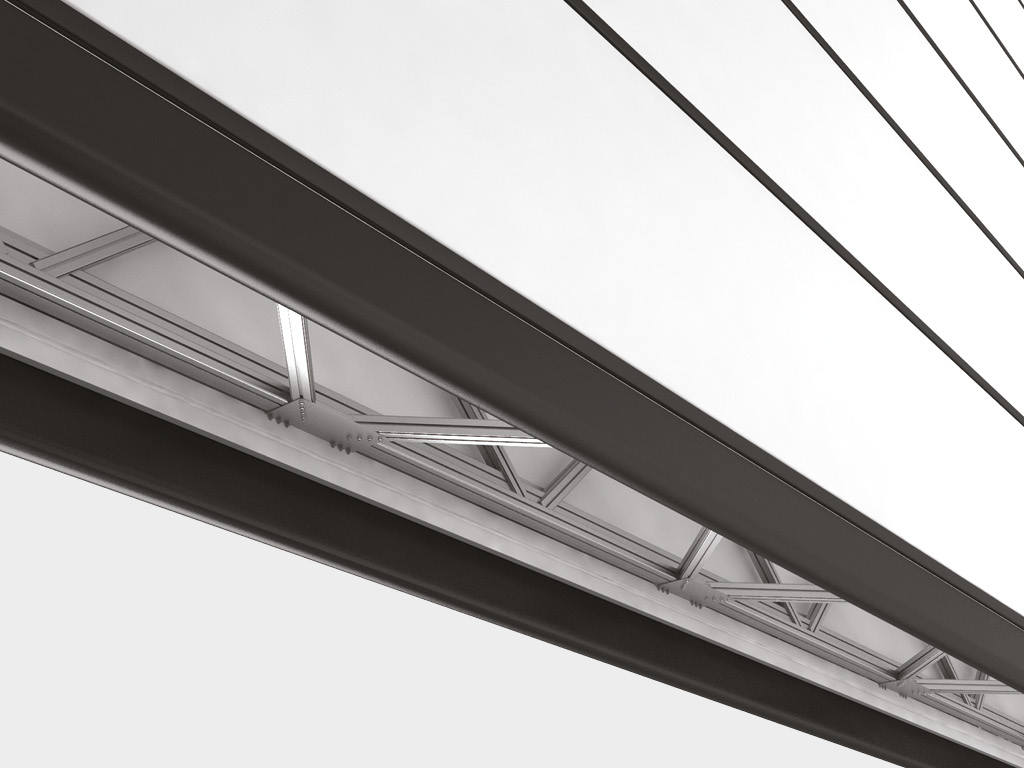

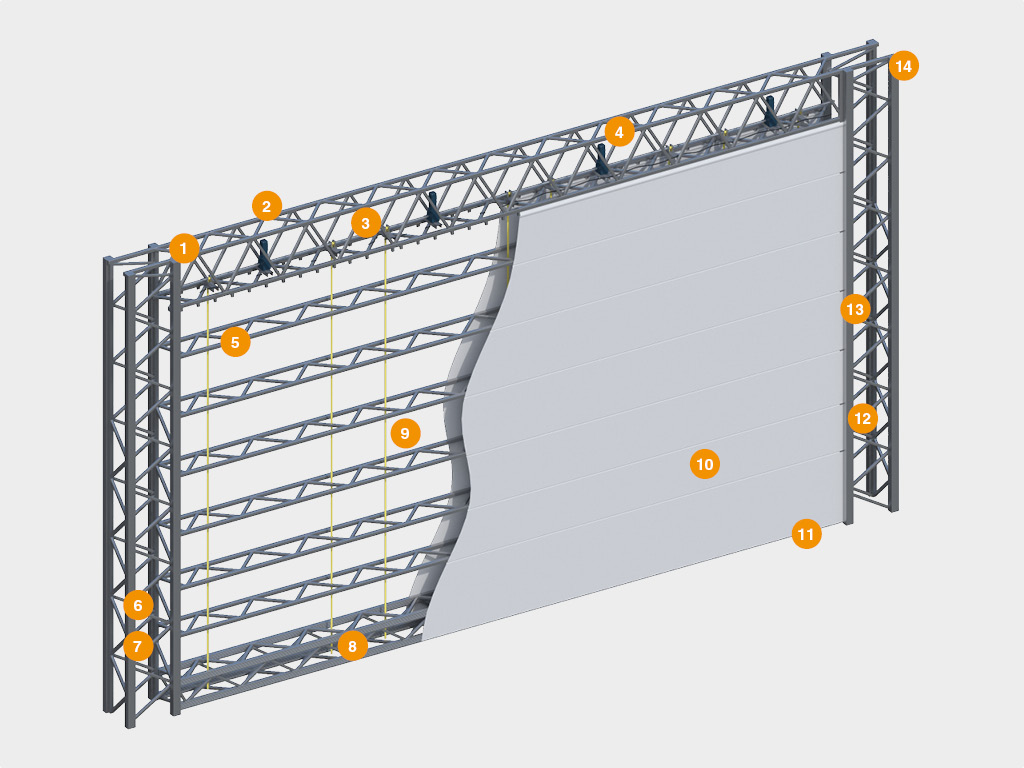

Полотно ворот изготавливается из ПВХ-ткани с армированным слоем полиэстера, собранный таким образом, что образуется два плотных кармана с затянутым внутрь ПВХ-кордом. Полотно затягивается в специальный паз алюминиевого профиля соседних секций и фиксируется саморезами по торцам. В случае повреждения одного из полотен, замена поврежденного полотна осуществляется без демонтажа ворот. |
 |

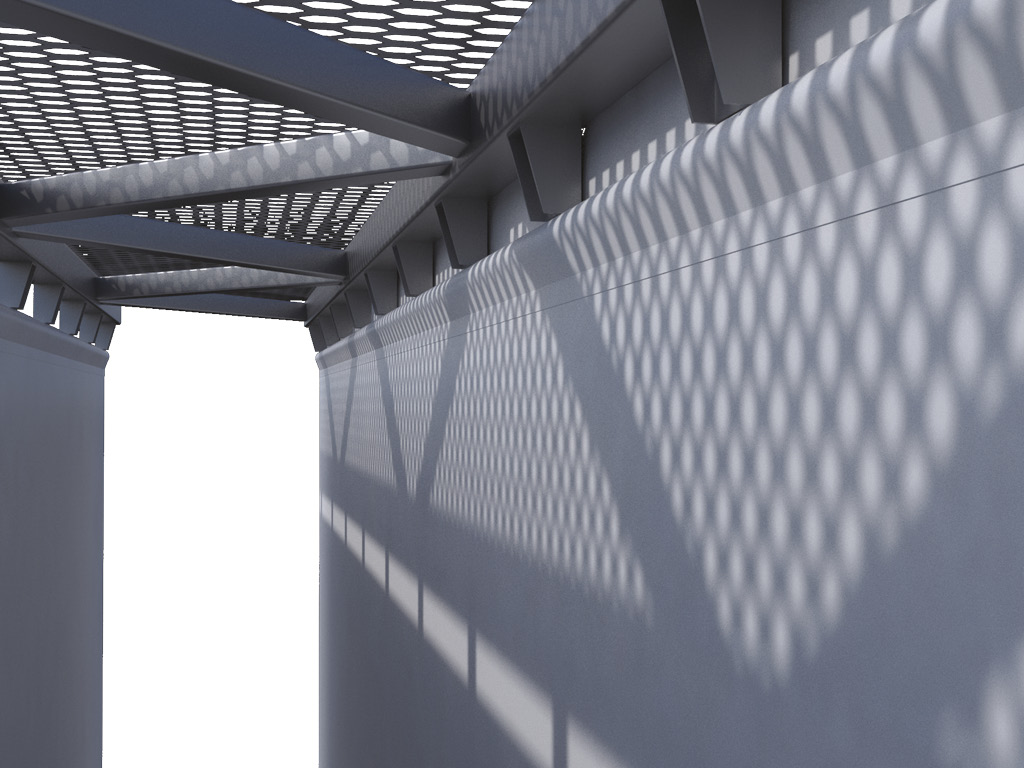

Верх полотна закреплен на металлоконструкции строительной части ангара с помощью узлов крепления, позволяющих регулировать натяжение тентов. |
 |

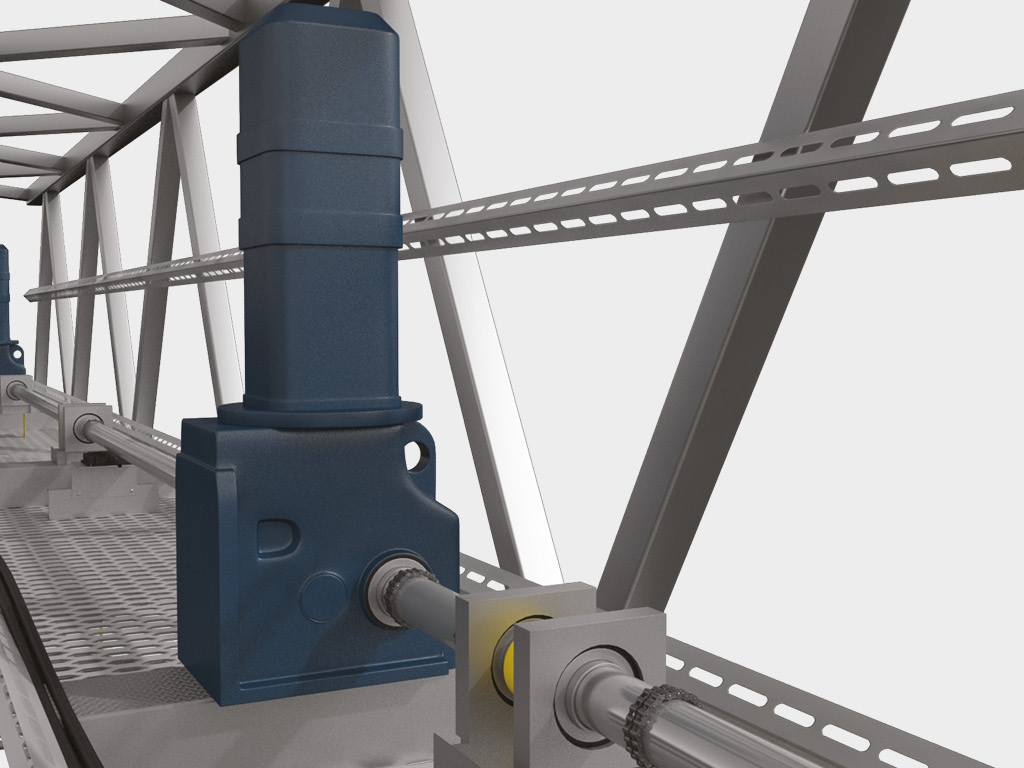

Мотор-редукторы и барабаны опираются на надворотную балку металлоконструкции строительной части ангара. |
 |

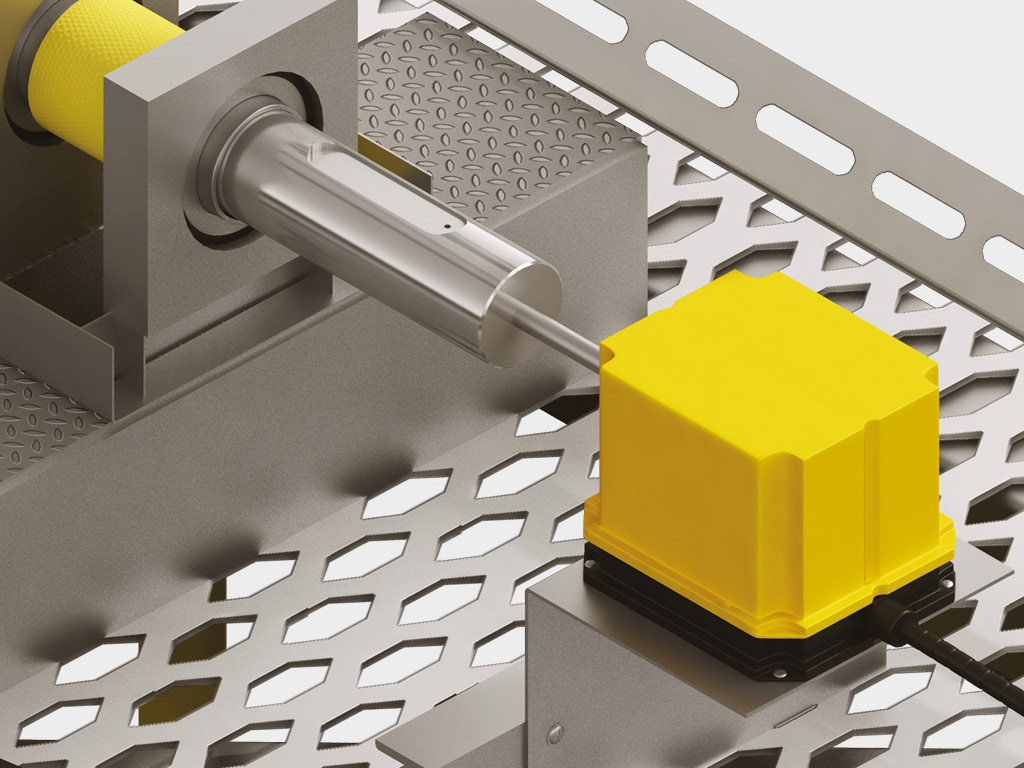

На свободном валу барабана установлен конечный выключатель, который срабатывает при достижении полотном крайних положений (открытого и закрытого) и останавливает мотор-редукторы. |
 |

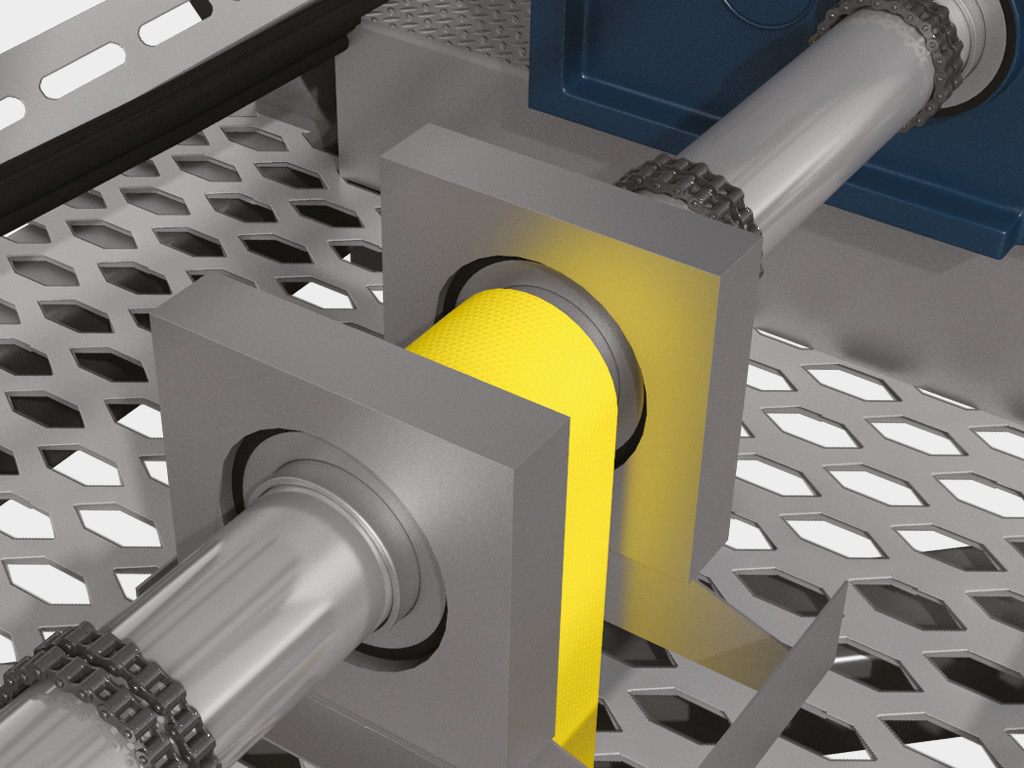

Валы выполнены из трубы. По концам вала, а также на тихоходные валы мотор-редукторов и валы барабанов установлены звездочки. Пара звездочек соединяется двухрядной втулочно-роликовой цепью в цепную муфту. |
 |

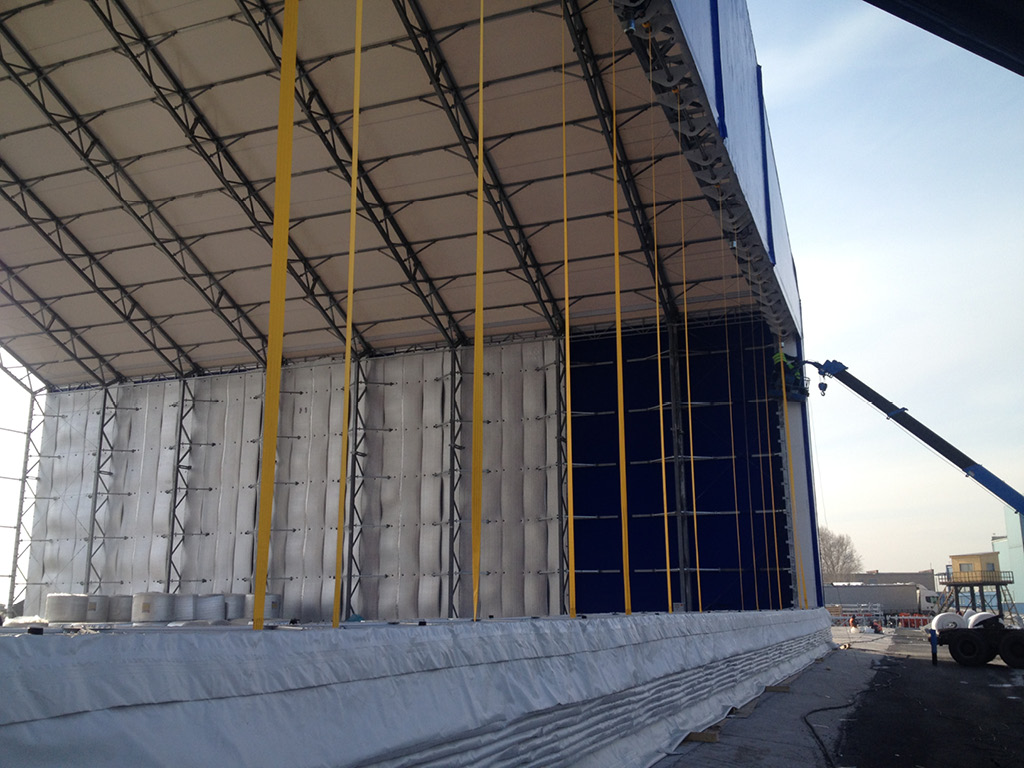

Для открывания/закрывания полотна ворот предусмотрены ремни. Один конец ремня крепится на барабане, другой — через узел подвески на нижней балке. |
 |

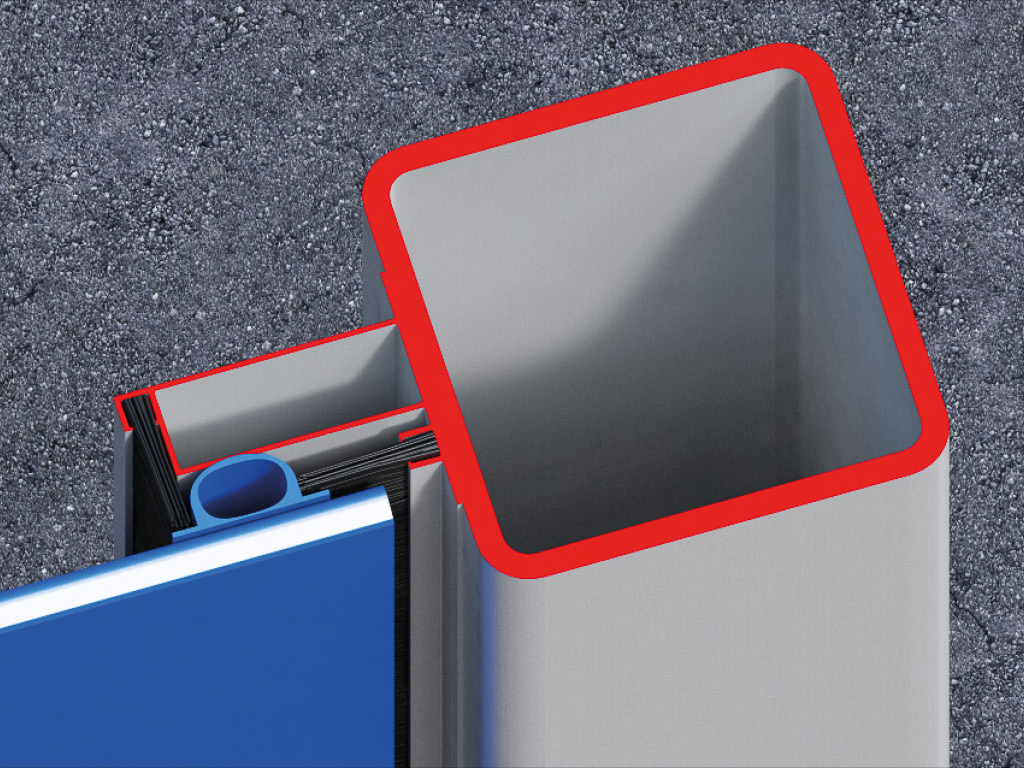

Система щеточных уплотнений, установленных в двух направлениях, надежно защищает стыки полотна ворот и проема, обеспечивая высокую герметичность. Уплотнения устанавливаются вдоль вертикальных направляющих изнутри и снаружи. |
 |

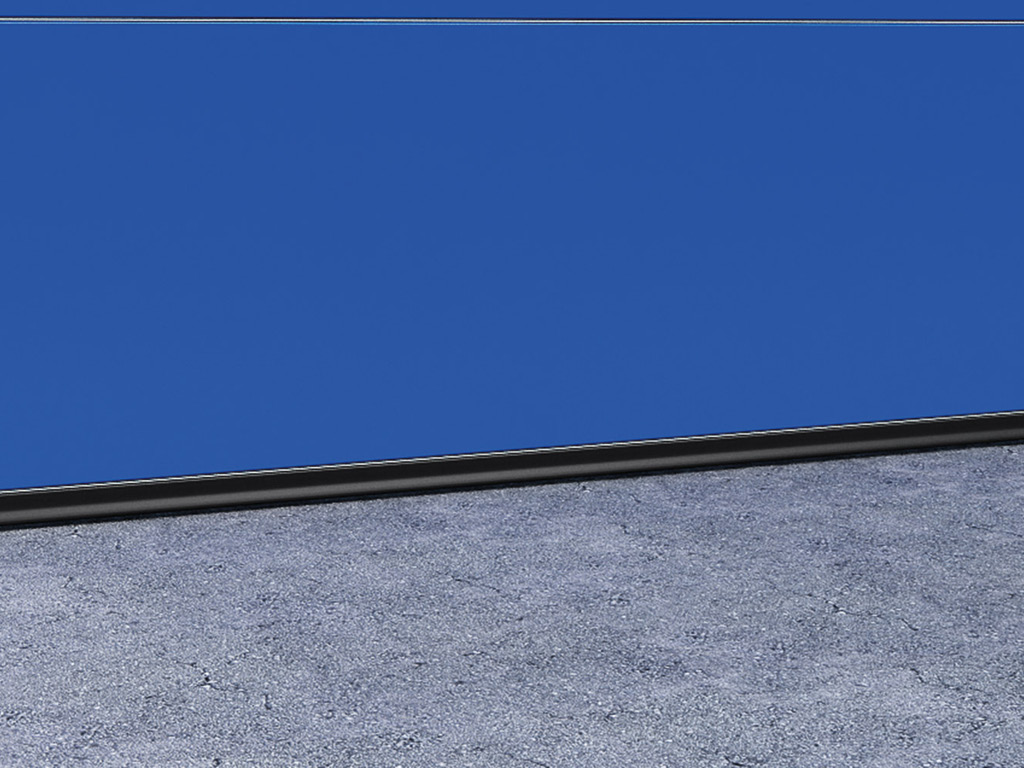

В нижней части ворот уплотнение выполнено в виде каплевидного кармана, надежно прилегающего к грунту. |
 |

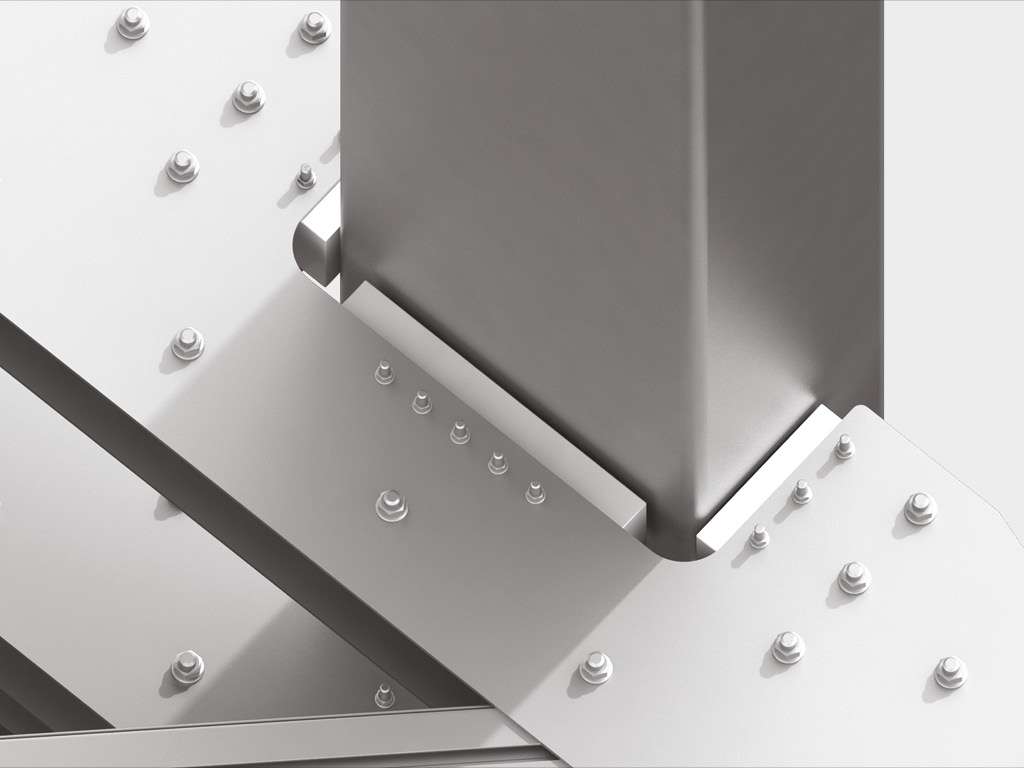

На колоннах по краям проема установлены направляющие для перемещения горизонтальных ферм и нижней балки. Боковые направляющие представляют собой алюминиевый профиль специальной конфигурации, обеспечивающий строго определенное перемещение полотна ворот. |
 |

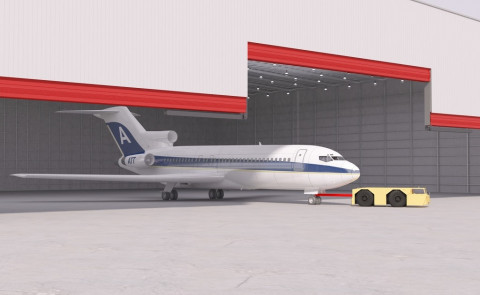

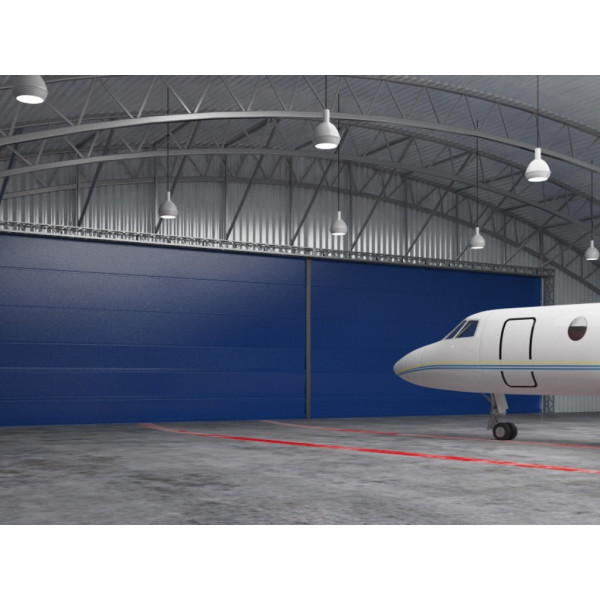

Подъемно-опускная промежуточная колонна перемещается при помощи электрической лебедки, которую дублирует специальное страхующее устройство. В положении ворот «полностью открыто» колонна располагается под полностью собранным полотном в верхней части проема, позволяя воздушному судну пересечь проем ворот. В положении ворот «полностью закрыто» колонна находится в вертикальном положении. |
 |

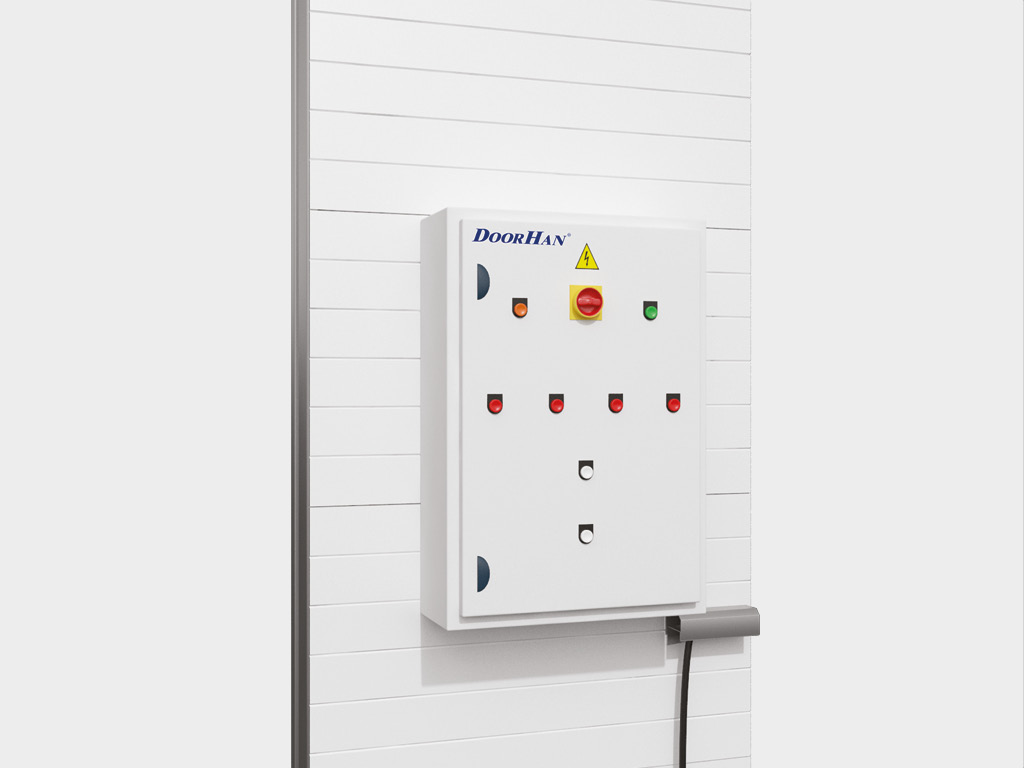

Управление механизмами ворот производится при помощи кнопочного пульта, расположенного на внешней стенке шкафа управления. |
 |

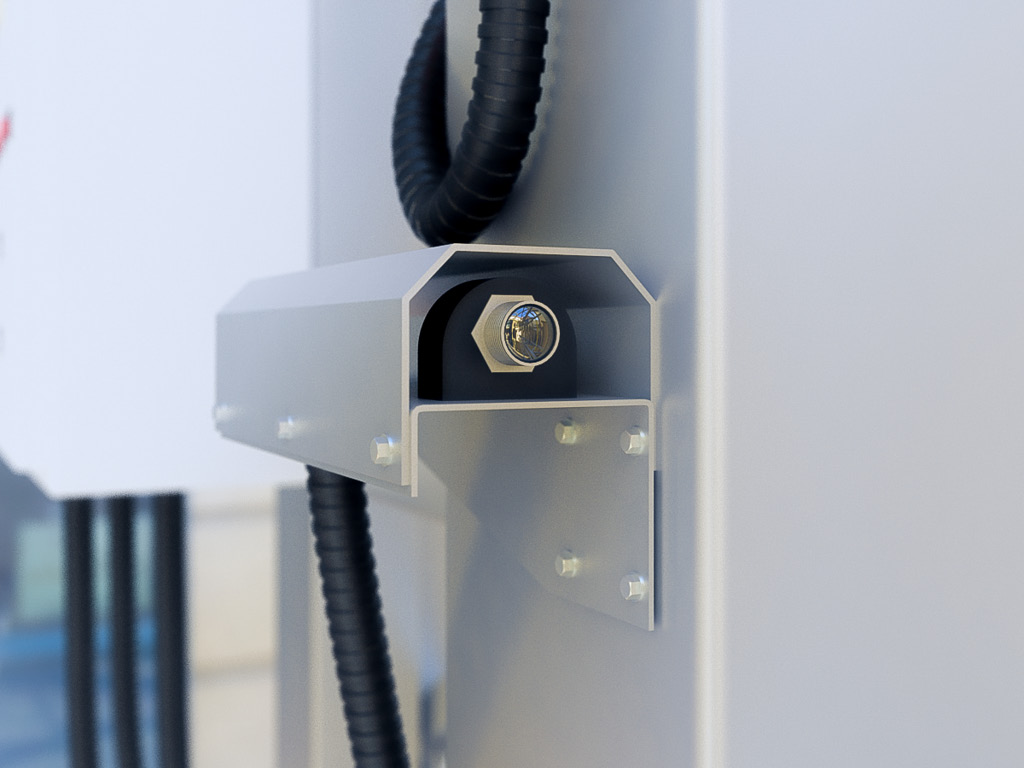

Для безопасной работы ворот в проеме устанавливаются фотоэлементы. |
 |

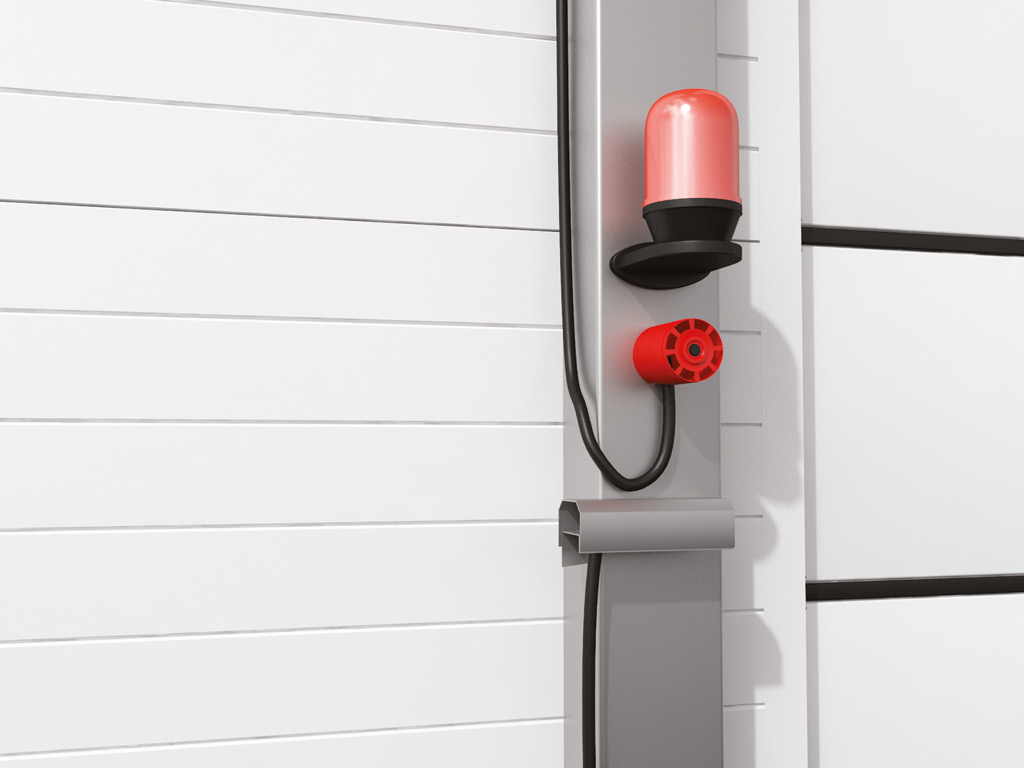

Для безопасной работы ворот по оси проема в верхней его части установлена световая и звуковая сигнализация, которая включается при работе мотор-редукторов. |

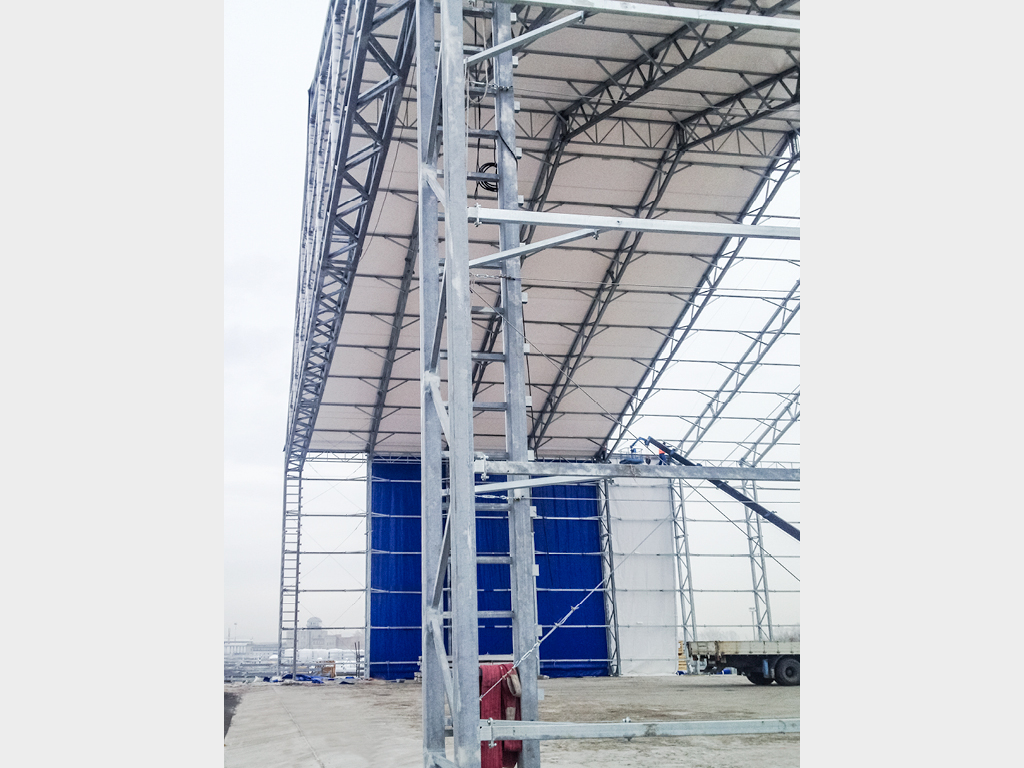

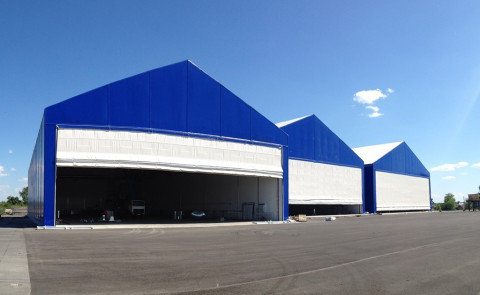

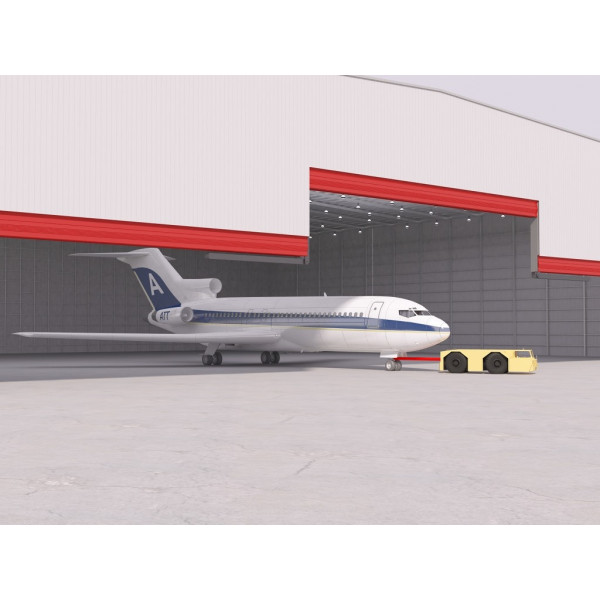

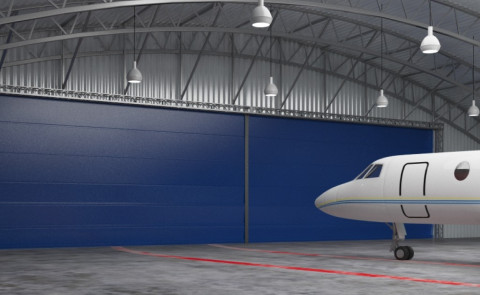

Ангарные ворота шторного типа мультисекционные

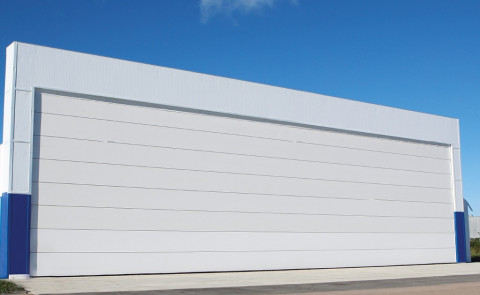

Ангарные ворота шторного типа моносекционные
 |

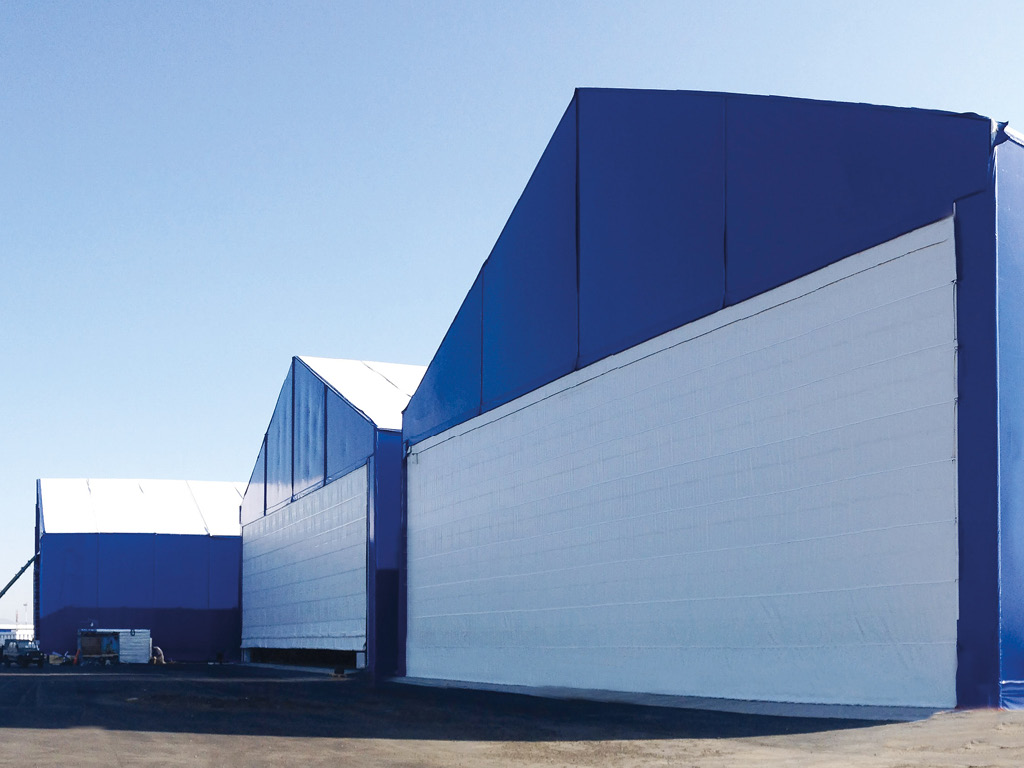

Работы по монтажу производятся в соответствии с разработанным и утвержденным заказчиком проектом производства работ (ППР), а также с альбомом «Инструкция по монтажу, пуску и обкатке ворот». Перед сдачей ворот в эксплуатацию приемо-сдаточной комиссии проводится проверка работы ворот в соответствии с альбомом «Программа и методика испытаний». |
